Une architecture générale d’un sondeur de sédiments adapté aux très petits fonds (< 20 m) a été définie pour équiper la vedette côtière Haliotis. Pour être opérée par très petits-fonds tout en utilisant des signaux modulés en fréquence de durée suffisante, l’antenne de réception est distincte du transducteur d’émission. Il est caractérisé par ses basses fréquences, il présente une excellente résolution verticale et il autorise des acquisitions jusqu’à la vitesse de 7 nœuds. Son niveau d’émission est compatible avec une pénétration de l’ordre de 25 m.

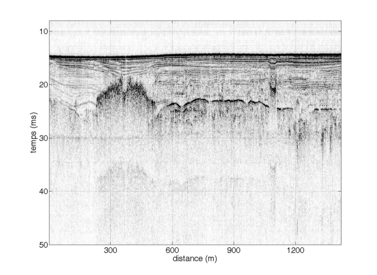

Exemple de profil sur une hauteur d’eau de 10 m

Caractéristiques principales

• Hauteur d’eau : 1-30 m
• Pénétration : ~25 m dans des sédiments meubles
• Résolution verticale : ~25 cm
• Niveau d’émission : 193 dB réf. 1µPa @ 1 m
• Electronique : Enertest linéaire 500 VA
• Signal : Chirp 1700-5500 Hz de 10 à 50 ms
• Vitesse d’acquisition : jusqu’à 7 nœuds
